Обзор продукции

Процесс сварки пластмассы с горячим защелком

Горячее нитье - это метод сварки, который избирательно нагревает термопластичные нитные столбы, проходящие через заранее установленные отверстия компонента, который должен быть соединен.нагрузка применяется для формирования головы нитаЭто создает надежную механическую связь между термопластиком и соединительным компонентом.

    Ключевые преимущества:

1. Никаких вибраций во время обработки, быстрая скорость и высокая эффективность

2. Простая структура и процесс, отличная стабильность

3. Высокая прочность сцепления, устойчивость к ударам и хорошая герметичность

4. Высокая производительность

5. Не требуется ни клеев, ни растворителей, ни механических крепежных материалов.

6. Дизайн универсального оборудования, быстрая смена форм, подходящий для гибкого производства

Продукты:

• Левые и правые задние боковые панели (6-местные, нижняя отделка с D-столпом)

• Левая и правая внутренняя боковая отделка Внутренние панели (5-местные, левая D-столб нижняя отделка)

• Материал: PC+ABS

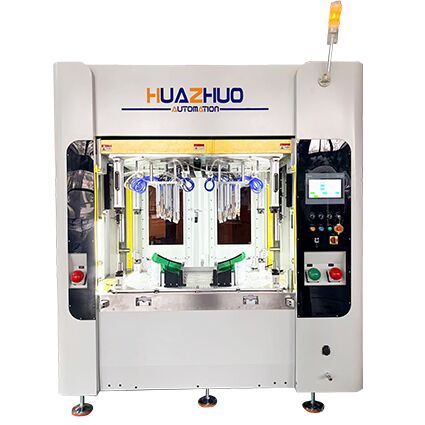

Система автоматизации сварки с горячим нитьем Huazhuo® разработана для высокопрочной и высококонсистентной сборки автомобильных внутренних и внешних пластиковых деталей.

Система включает в себя сервоуправляемые горячие ниты, точный тепловой контроль и автоматическое позиционирование.что делает его подходящим для широкого спектра автомобильных комплектующих на различных платформах транспортных средств.

Эта машина оснащена двумя наборами форм, каждый из которых предназначен для разного продукта.
Каждая форма содержит две полости (левая и правая части), что значительно повышает производительность.
Он обеспечивает стабильную, эффективную и бездефектную производительность горячего нита.

Система, разработанная специально для поставщиков автомобилей Tier-1 и Tier-2, обеспечивает высокую повторяемость, интеллектуальное производство и минимальную зависимость от оператора.

Ключевые преимущества

1. Многоточечное синхронное горячее натягивание

• Точность позиционирования ривера до ±0,1 мм

• 12 48 точек нита на цикл (настраивается до 96)

• Совместимые материалы: PP, ABS, PC+ABS, TPO и т.д.

• Сервоуправляемая кривая нагрева обеспечивает стабильное и равномерное формирование нита

2. Оптимизировано для применения задней стороны

Специально разработанные для:
Левые и правые задние боковые панели (6-местная нижняя оболочка с D-столпом)
Особенности включают:

• Большие симметричные компоненты

• Многоточные точки сварки и уровни высоты

• Синхронное формирование нитетных столбов различной высоты

• Интегрированная защита от царапин и устройства для точной локализации

3Быстрая смена формы и высокая настройка

• Модульная база машины, смена формы за <15 минут

• Поддерживает режимы производства с одной или двумя станциями

• Контейнеры полностью настраиваются в соответствии со структурой задней оболочки

4Индустрия 4.0 Интеллектуальная связь

• Siemens / Mitsubishi PLC + 10-дюймовый HMI

• Поддержка связи OPC-UA

• Выходные данные включают:

  • Аналитика времени цикла

  • Кривые высоты нита

  • Наблюдение за ОЭО

  • Прогнозные предупреждения о техническом обслуживании

Сценарии применения

Подходит для производства широкого спектра автомобильных внутренних и внешних деталей, включая:
Инструментальные панели, панели отделки, декоративные компоненты, части сидений, гарнитуры, решетки, скобки и т.д.

Помимо автомобильных приложений, горячее нитье также применимо к различным электронным и электрическим компонентам, таким как PCB-сборы, корпуса счетчиков и многое другое.

Совместима с поставщиками Tier-1 / Tier-2, обслуживающими такие бренды, как:
Toyota / Ford / GM / Hyundai / Geely / SAIC / Changan
Leapmotor / BYD / Tesla / XPeng и т.д.

Технические спецификации

Почему выбрать Хуачжуо?

• 20,000 м2 собственных научно-исследовательских и производственных мощностей

• 12+ лет опыта в области автомобильной нестандартной автоматизации

• Обширные записи поставки проектов OEM / Tier-1

• Доказанное оборудование, инструменты и технологические решения

Послепродажное обслуживание

• Годовая гарантия качества

• Удаленная техническая поддержка (программное обеспечение + видео)

• Установка на месте, пуск в эксплуатацию и обучение оператора (необязательно)

• Быстрая замена критических запасных частей
